在精密医疗诊断芯片的制造车间里,工程师们屏息凝视。当一束无形的激光精准扫过透明聚合物与黑色基材的结合面,复杂的微通道网络瞬间被完美密封——没有溢胶,没有变形,没有热损伤。这一过程标志着塑料激光焊接技术正在重塑微流体芯片与高端传感器的制造格局。
长期以来,微流体芯片内毛发般纤细的通道、传感器内脆弱的电子元件,在传统热板或超声波焊接的高温与机械压力下频频失效。良品率波动于65%-80%之间,成为行业发展的瓶颈。而激光焊接以其非接触、局部精准加热的特性,为这些精密器件带来了突破性的解决方案。

激光焊接何以成为精密制造的利器?其技术优势直击行业痛点:
零污染密封: 激光的非接触特性彻底避免了传统焊接中常见的溢胶、微粒脱落问题,为芯片的纯净流体环境与传感器内部电路安全提供保障。
微米级热控制: 局部能量精准聚焦,热影响区可控制在微米级别。在焊接生物传感器外壳时,内部温度敏感元件距离焊缝0.5mm仍能保持性能稳定。
三维灵活加工: 激光束通过振镜灵活偏转,轻松实现复杂3D路径焊接。无论是螺旋形微混合器通道还是异形传感器外壳,皆可一次精密成型。
高强度结合: 分子层面的熔合形成均质焊缝,强度可达母材85%以上,确保芯片高压流体测试或传感器长期振动环境下的结构可靠性。
激光焊接技术正深度赋能高附加值器件的制造升级:
微流体芯片制造革命:
复杂多层芯片键合: 透明COP/PC顶盖与黑色PPS基板通过透射焊接实现可靠键合,多层芯片对准精度高达±5μm。
嵌入式元件集成: 温度传感器、微电极在焊接过程中被精准“封装”入芯片结构,传统工艺难以企及。
异种材料兼容: 成功应用于PP、PA、PEEK等多种工程塑料间的可靠连接,拓宽设计边界。
高端传感器性能跃升:
气密/液密封装: 激光焊接为汽车压力传感器、生化传感器提供IP68级可靠密封屏障,彻底隔绝外部污染。
EMI/RFI屏蔽保护: 含金属填充的导电塑料外壳通过激光焊接形成连续电磁屏蔽腔体,保障信号纯净度。
微型化与异形封装: 在可穿戴医疗传感器等空间受限应用中,激光实现传统工具无法触及的微型焊缝。
即时质量保障: 集成红外热像仪在线监测焊接温度场,结合视觉系统实时识别焊缝缺陷,将不良品拦截在产线源头。

采用塑料激光焊接技术,意味着将尖端制造能力内化为企业护城河:

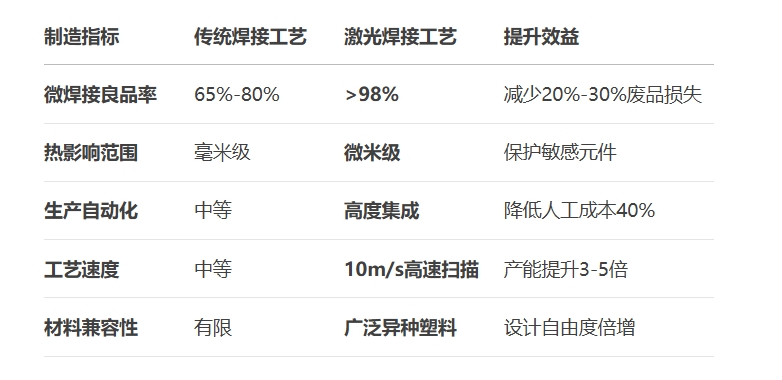

良品率飞跃: 行业案例显示,微流体芯片焊接良率从传统工艺的~75%提升至98%以上,显著降低返工与报废成本。
综合成本优化: 减少耗材使用、降低人工干预,配合高速扫描振镜(可达10m/s),单件成本下降可达30%。
加速产品上市: 精密工装需求简化,设计迭代周期大幅缩短,助您更快响应市场需求。
绿色制造认证: 无挥发物、低能耗工艺契合ISO 14001等严苛环保标准,提升品牌可持续发展形象。
设计自由度解放: 突破传统连接工艺限制,激发研发团队创新潜能,打造差异化产品。

综上所述,塑料激光焊接技术凭借其高精度、洁净性、高效生产等诸多优势,已成为微流体芯片与传感器制造中不可或缺的关键技术。它不仅提升了产品的性能和可靠性,还推动了相关产业的升级和发展。选择塑料激光焊接技术,就是选择更先进、更可靠的微流体芯片与传感器制造解决方案,为您在激烈的市场竞争中赢得先机。让无形激光,铸就有形竞争力。
